WIFI空口协商速率

editor • 2025年9月2日 pm3:48 • 网络运维 • 0 阅读

摘选之：

https://zhuanlan.zhihu.com/p/1944204299568677330

https://zhuanlan.zhihu.com/p/16496682369

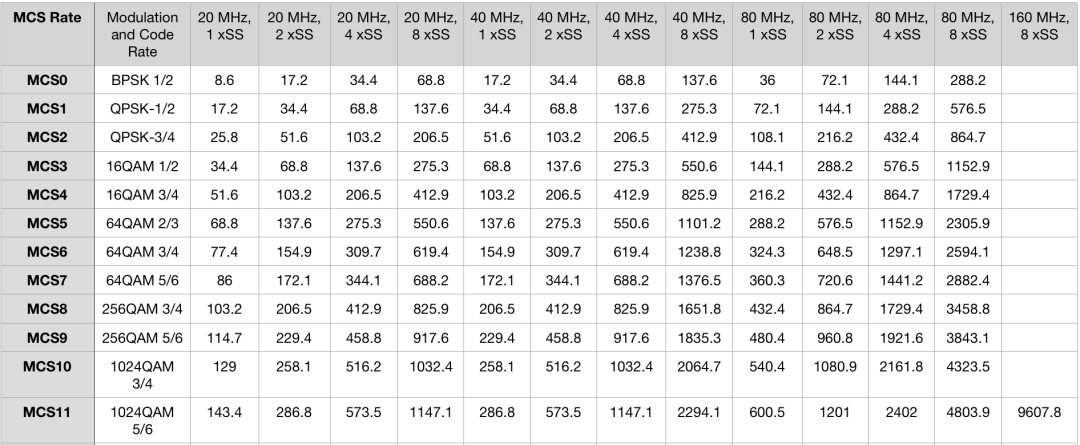

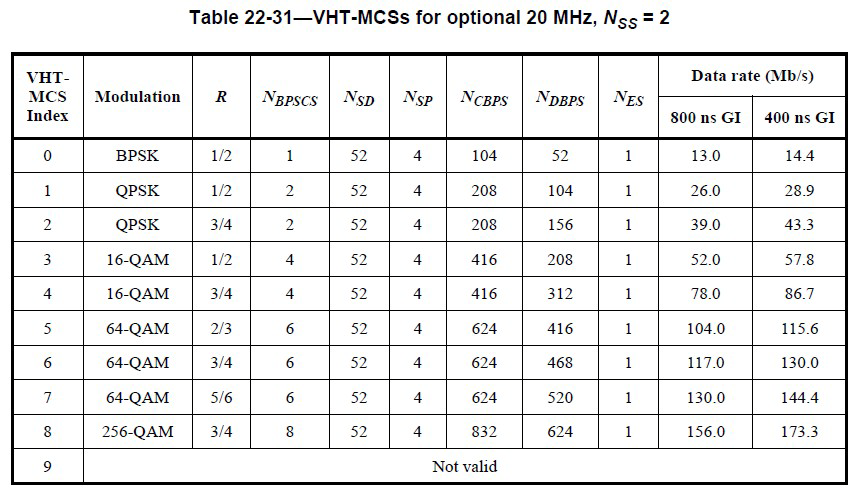

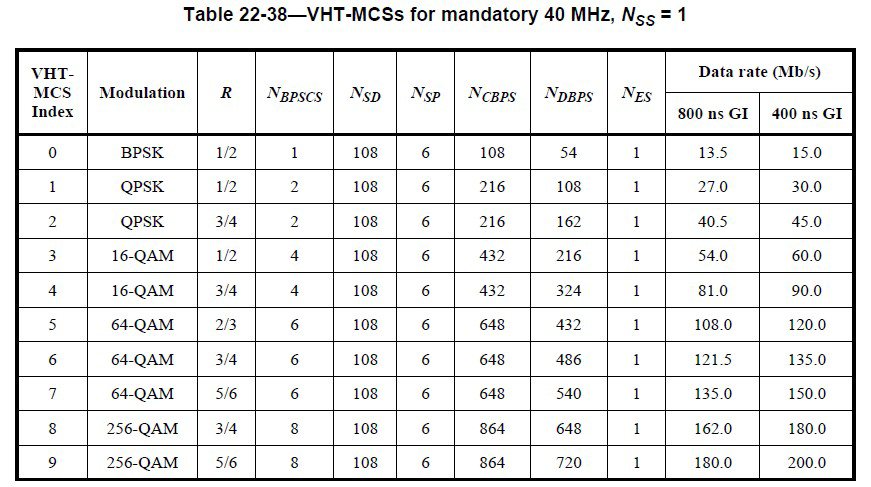

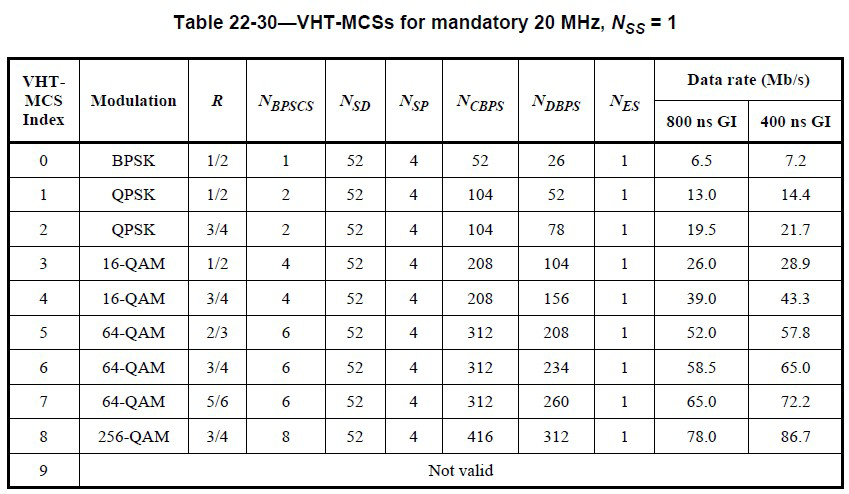

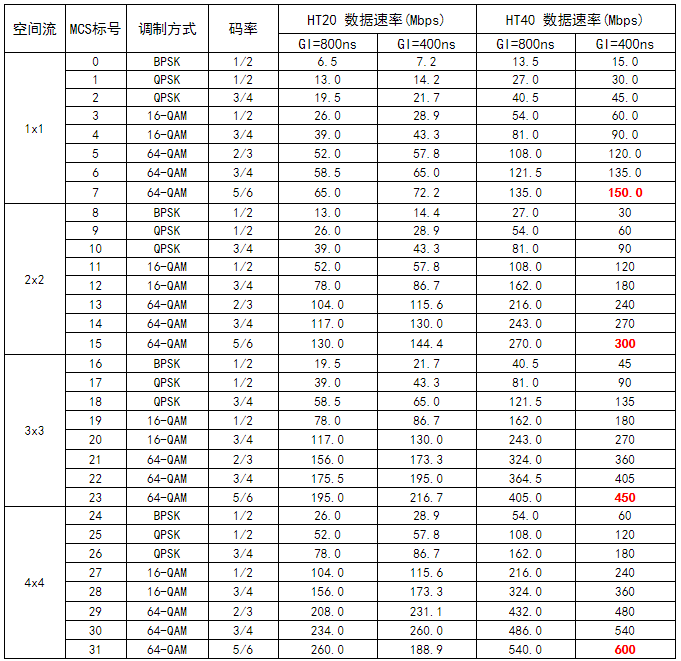

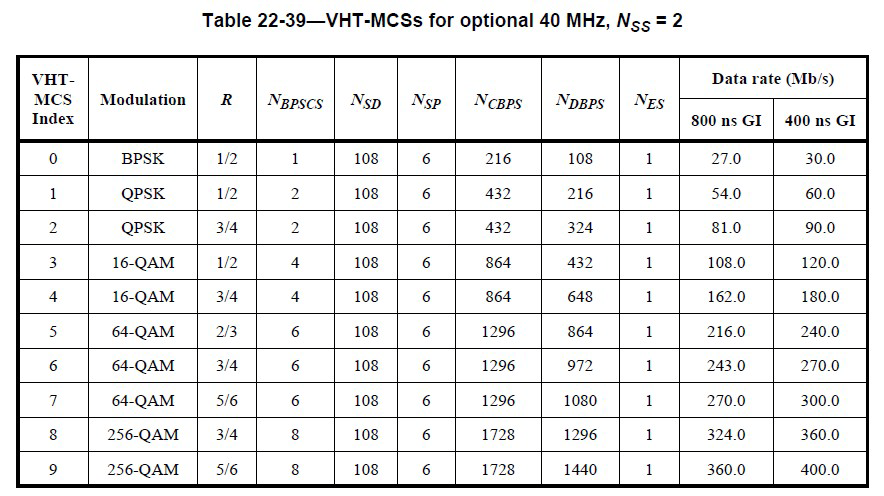

一、无线协商速率如何计算
协商速率 = 一次调制传输的数据量 / 传输时间
协商速率 = （子载波数 * 每子载波编码比特数 * 空间流数 * 编码率） / 传输时间

规格参数	说明
空间流数	即MIMO数，收发两端天线数相关。
子载波数	子载波数和带宽以及子载波的间隔有关，11n和11ac子载波间隔为312.5KHz，11ax中子载波间隔为78.125KHz。例如：· Wi-Fi 5 40MHz子载波数目为 40M/312.5K = 128，去掉无效子载波后，可以传输数据的子载波为108个；· Wi-Fi 6支持160MHz频宽，子载波数目为 160M/78.125K = 2048，可以传输数据的子载波为1960个。
编码比特率	编码比特率和调制有关，比如64-QAM，64 = 26，即一个子载波可以携带6bit，Wi-Fi 6支持1024-QAM，1024 = 210，即一个子载波可以携带10bit。
码元时间	码元时间为一次频谱数据传输时间，为固定值：· 11n、11ac一次码元传输时间为3.2us，短帧间隔GI为0.4us，攻击耗时3.6us；· Wi-Fi 6一次码元传输时间为12.8us，短帧间隔GI为0.8us，攻击耗时13.6us。

备注：
1、最高速率与天线规格、当前设置（频宽、GI）相关
2、实时速率与应用、环境相关

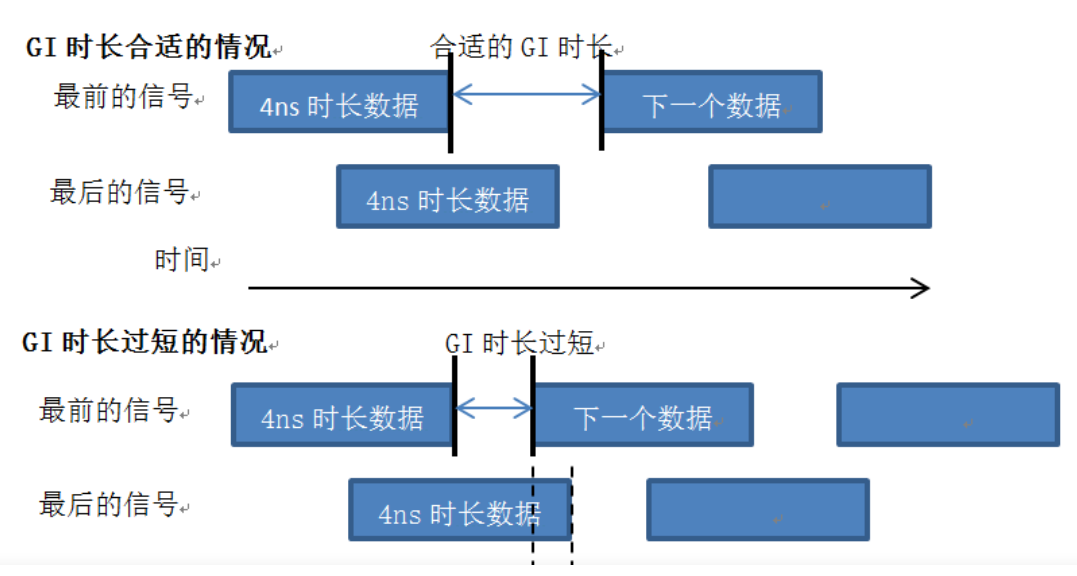

3、 shortGI(Guard Interval)是802.11n针对802.11a/g所做的改进。射频芯片在使用OFDM调制方式发送数据时，整个帧是被划分成不同的数据块进行发送的，为了数据传输的可靠性，数据块之间会有GI，用以保证接收侧能够正确的解析出各个数据块。无线信号在空间传输会因多径等因素在接收侧形成时延，如果后续数据块发送过快，会和前一个数据块形成干扰，而GI就是用来规避这个干扰的。长GI一般时长为800ns，而短 GI时长为400ns。
